一.HLY-CSB-1000-RL 超声波热量表概述

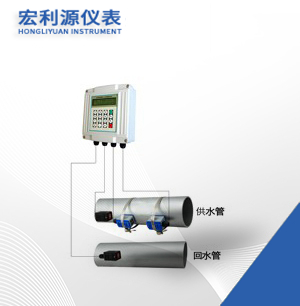

超声波热量表应用于各种液体体积流量的在线计量,主机与传感器分别安装:传感器安装在管道上,主机安装于室内或仪表箱内,主机与传感器之间用超声波专用电缆连接,是目前应用广泛的超声波流量计。

二.HLY-CSB-1000-RL 分体式超声波热量表特点

    测量范围大     选用不同型号的传感器,可实现口径DN15~DN6000mm管道流量的测量

    可靠性高       采用低电压、多脉冲发射电路,测量精度、使用寿命及可靠性高

    抗干扰能力强    采用双平衡信号差分发射、接受电路,有效抵御变频器、电视塔、高压线等强干扰源

  强大的记忆功能    自动记忆前512日、前128月、前10年累积热量和流量、年月日累积数据都可以通过   MODBUS协议读出

    热量测量      配接温度传感器,可实现热量测量

三.产品性能

  类  别                                                  性能、参数
        主    机 原    理 超声波时差原理,4 字节IEEE754 浮点运算
精    度 流量:优于±1%
显    示 可连接2×10 背光型汉字或者2×20 字符型液晶显示器,支持中、英、意三种语言
  信号输出 1路4~20mA电流输出,阻抗0-1K,精度0.1%
1路OCT脉冲输出(脉冲宽度6-1000ms,默认200ms)
1路继电器输出
信号输入 3路4~20mA电流输入,精度0.1%,可采集温度、压力、液位等信号
可连接三线制PT100铂电阻,实现热量测量,
数据接口 隔离RS485串行接口,可通过PC电脑对流量计进行升级,支持MODBUS等协议
专用电缆 定制双绞线,一般情况下限于50米;选用RS485通讯,传输距离可达千米以上
  管道情况 管    材 钢,不锈钢,铸铁,水泥管、铜、PVC、铝、玻璃钢等一切质密的管道,允许有衬里
管 内 径 15-6000mm
直 管 段 传感器安装点好满足:上游10D,下游5D,距泵出口处30D(D 是指管径)
    测量介质 种    类 水、海水、工业污水、酸碱液、酒精、啤酒、各种油类等能传导超声波的单一均匀的液体
温    度 标准探头:-30~90℃,高温探头:-30~160℃
浊    度 10000 ppm 且气泡含量小
流    速 0~±10 m/s
工作环境 温    度 主机:-20~60℃,流量传感器:-30℃~160℃
湿    度 主机:85%RH;流量传感器:可浸水工作,水深≤2m(注:传感器灌胶后)
电    源 DC8~36V或AC85~264V
功    耗 1.5W

四.产品热量测量图

壁挂插入

壁挂管段

壁挂外夹


五.可选择主机    为了适应不同的安装场合,分体式超声波流量计提供了3种主机可进行选择:

 壁挂式

  盘 装 式

 防爆式








 场 所: 用于室内或仪表箱内挂壁

      可选配SD卡


 场 所: 用于仪表盘安装

 开孔尺寸:152×76mm


 场 所: 用于防爆场合

 防爆等级:DIIBT4



夹装式三线制PT100温度传感器

无损检测,无需破坏管道,安装维修方便,用户可自行安装

详情请点击 》》》

插入式三线制PT100温度传感器

需断流,无压力损失

详情请点击 》》》

带压安装插入式三线制PT100温度传感器

安装无需断流,无压力损失

详情请点击 》》》
