热式气体质量流量计

  • 24小时客服电话:0517-86910038
  • 产品详情

  • 联系我们

一.产品概述

HLY-RS 热式气体质量流量计是利用热传导原理测量气体质量流量的仪表。该仪表的传感器由两个基准级热电阻(铂RTD)组成。一个是质量速度传感器T1,一个是测量气体温度变化的温度传感器T2。当这两个RTD置于被测气体中时,其中传感器T1被加热到气体温度以上的一个恒定的温差,另一个传感器T2用于感应被测气体温度。随着气体质量流速的增加,气流带走更多热量,传感器T1的温度下降,要维持T1、T2恒定的温度差,T1的加热功率就要增大。根据热效应的金氏定律,加热功率P、温度差△T(T1-T2)与质量流量Q有确定的数学关系式。

    P/△T=K1+K2 f(Q)K3

    K1、K2、K3是与气体物理性质有关的常数。







二.  产品应 用

 ●  氧气、氮气、氢气、氯气及多组分气体测量。   ●  测量气体质量流量,无需温度、压力补偿。

●  高炉煤气、焦炉煤气测量。                   ●  量程比大,测量流速范围:0.1Nm/s~120Nm/s。

●  烟道气测量。                               ●  无压力损失,适用已知截面积的任意形状管道。

●  沼气、水处理中的曝气和氯气测量。           ●  耐腐蚀型传感器,适合测量腐蚀性气体。

●  压缩空气测量。                             ●  插入式传感器可以在线安装和维护。

●  天然气,液化气,火炬气,等气体流量测量     ●  全量程段的专家算法,保证了测量的准确度。适于贸易结算或气体检漏

●  电厂高炉的一次风、二次风流量测量

●  矿井下通风或排风系统流量测量

 三.流量计组成

 HLY-RS  热式气体质量流量计测量系统由变送器和传感器组成。两种结构类型可供用户选择:

●  一体化型:变送器与传感器共同组成一个单元。

●  分体型:变送器与传感器是分离安装的。

四.产品型式:

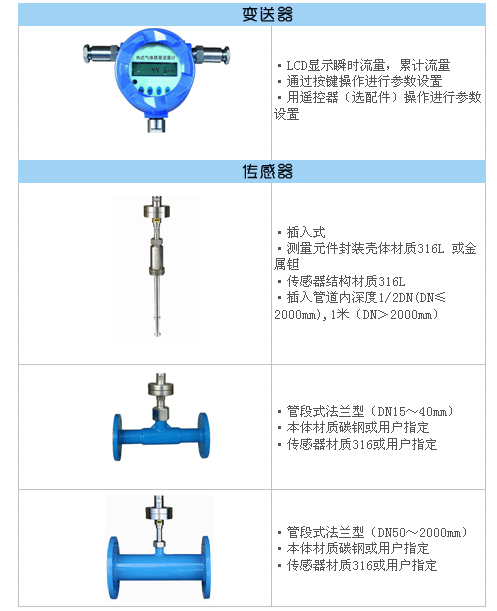

HLY-RS 热式气体质量流量计由一体式流量变送器、流量传感器组成。按流量传感器的型式分为:插入式和管段式热式气体质量流量计。



插入式传感器可在线安装、在线维护。安装过程是首先在管道外壁上焊接带有外螺纹的底座,在底座上安装1 1/2   寸不锈钢球阀,而后用专用工具将管道打直径为22mm的孔,打孔完毕后卸下专用工具,后将传感器安装在阀门上并将传感器插入到管内中心(DN≤2000mm),当DN>2000mm时,插入深度1m。







    如果管道材质不能焊接(如铸铁、PVC、玻璃钢、水泥等),可以用的专用卡具,将传感器固定在管道上。插入式传感器适用管道直径:DN50~6000mm(更大管径订货时说明)。

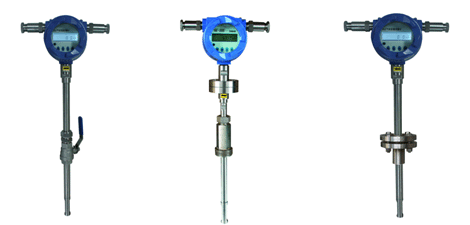

                   普通型插入式           防爆型插入式             普通型插入式法兰连接

管段式热式气体质量流量计出厂时已配备和现场管道内径相同的工艺管道。与现场管道的连接方式为法兰连接或螺纹连接。法兰标准符合国标GB/T9119-2000。管段式传感器适用管道直径:DN15~2000mm。

  传感器材质为不锈钢,管道材质为碳钢或不锈钢,特殊材质订货时说明。

 五.产品尺寸表:

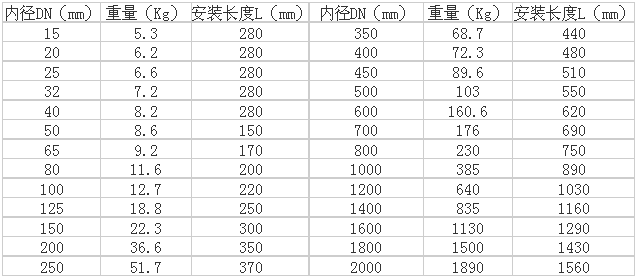

                                   管段传感器尺寸表(法兰连接)



(法兰标准GB/T9119-2000或用户指定)

 六.一体式转换器 形式;

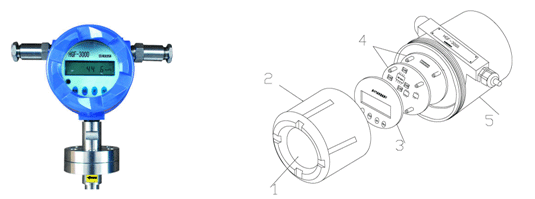

 外壳材料:压铸铝                         1,视窗  2,前盖  3,显示液晶和按键

防护等级:IP67                           4,电路板  5壳体

●  内置MENU(菜单)、CUS(光标移动)、UP(数值增加)、ENT(确认)四个按键,用于参数的设定。

●  液晶显示器:8位字段式+24位提示符。

●  测量显示:质量流量(Nm3/h)、标况体积流量(Nm3/h)、累计流量、北京时间、累计运行时间。

●  瞬时流量大显示值:999999.9

●  累计流量大显示值:99999999×103

●  信号输出:4~20mA、RS-485   MODBUS协议

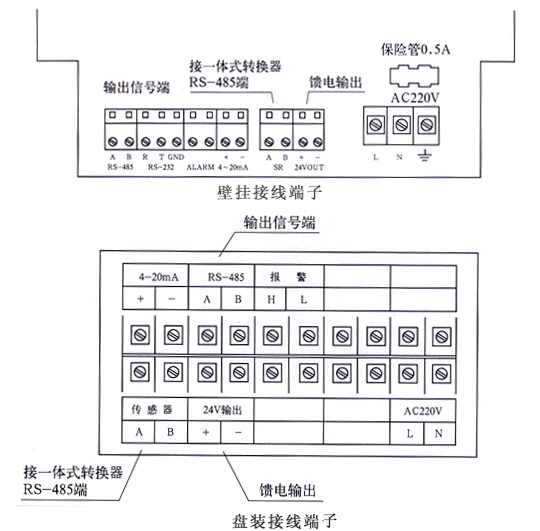

七.产品表头接线图:

在不方便打开外壳进行参数设置时,可以用遥控器(选配件)对仪表参数进行设置。遥控器按键和流量计按键相对应



供电:AC180-240V 50Hz

     L、N任意接入

信号输出:4-20mA, RS-485(MODBUS)

保险管(FUSE):0.5AΦ5×20mm



供电:DC24V  1A

信号输出:4-20mA, RS-485(MODBUS)

自恢复保险:2A,

贴片5×3mm

八.  分体式转换器形式:

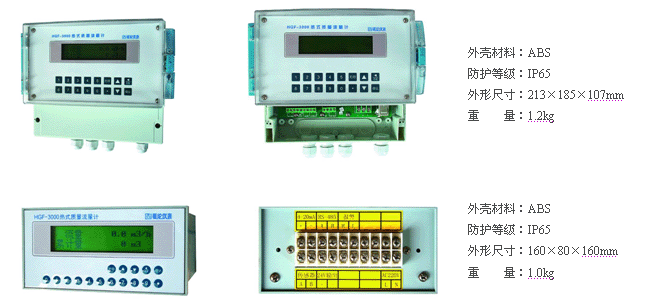

    为更方便远距离的观测数据和设定参数,可另外选用分体转换器。分体转换器有壁挂式和盘装式两种。



●  2×8键盘,2×10位全中文字符液晶

  显示,菜单式操作。

●  与一体式转换器的通讯模式为RS-485,

  可远距离对一体式转换器进行参数设置。

● 显示: 质量流量(Nm3/h)、标况体积流量(Nm3/h)、 累计流量、北京时间、累计运行时间。

● 瞬时流量大显示值:999999.9

● 累计流量大显示值:999999999

● 信号输出:4~20mA、RS-485或MODBUS协议

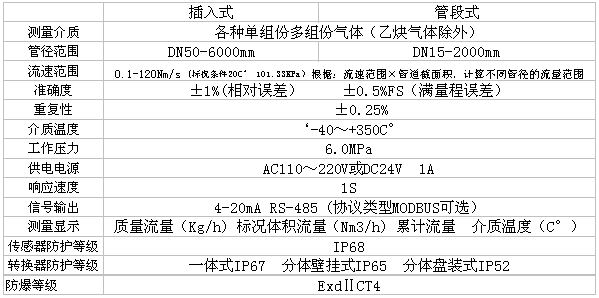

 九. 产品 技术参数







热式气体质量流量计

咨询:热式气体质量流量计
