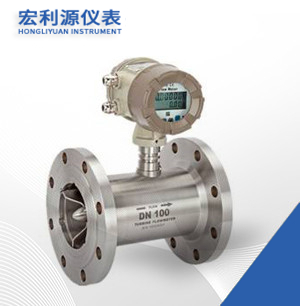

液体涡轮流量计

  • 24小时客服电话:0517-86910038
  • 产品详情

  • 联系我们

一.产品概述 HLY-LWGY液体涡轮流量计是江苏宏利源仪表科技有限公司采用先进的超低功耗单片微机技术的涡轮流量传感器与显示积算一体化的智能仪表,采用双排液晶现场显示,具有机构紧凑、读数直观清晰、可靠性高、不受外界电源干扰、抗雷击、成本低等明显优点。仪表具备仪表系数三点修正,智能补偿仪表系数非线性,并可进行现场修正。高清晰液晶显示器同时显示瞬时流量(4位有效数字)及累积流量(8位有效数字,带清零功能)。所有有效数据掉电后保持10年不丢。该类涡轮流量计均为防爆产品,防爆等级为:ExdIIBT6。 该类涡轮流量计按照供电方式、是否具备远传信号输出可分为 LWGY-□B型和LWGY-□C型。 LWGY-□B型:供电电源采用3.2V10AH锂电池(可连续运行4年以上); 无信号输出功能。 LWGY-□C型:供电电源采用24VDC外供电,输出4-20mA标准两线制电流信号,并可根据不同的现场需要,可增加RS485或HART通讯。 二.液体涡轮流量计产品特点 n          高精确度,一般可达±1%R、±0.5%R,高精度型可达±0.2%R; n          重复性好,短期重复性可达0.05%~0.2%,正是由于具有良好的重复性,如经常校准或在线校准高的精确度,在贸易结算中是优先选用的流量计; n          具备仪表系数三点修正,智能补偿仪表系数非线性,并可进行现场修正; n          所有有效数据掉电后保持10年不丢; n          范围度宽,中大口径可达1:20,小口径为1:10; n          结构紧凑轻巧,安装维护方便,流通能力大; n          适用高压测量,仪表表体上不必开孔,易制成高压型仪表; n          专用型传感器类型多,可根据用户特殊需要设计为各类专用型传感器,例如低温型、双向型、井下型、混砂专用型等 n          可制成插入型,适用于大口径测量,压力损失小,价格低,可不断流取出,安装维护方便;

三.基本参数与技术性能

技术性能:表1

仪表口径及连接方式 4、6、10、15、20、25、32、40采用螺纹连接
(15、20、25、32、40)50、65、80、100、125、150、200采用法兰连接
精度等级 ±0.5%R
量程比 1:10;1:15;1:20
仪表材质 304不锈钢、316(L)不锈钢等
被测介质温度(℃) -20~+120℃
环境条件 温度-10~+55℃,相对湿度5%~90%,大气压力86~106Kpa
输出信号 4-20mADC电流信号(LWGY-□C型)
供电电源 LWGY-□B型:自带锂电池供电(可连续使用3年);LWGY-□C型:+24VDC
信号传输线 2×0.3(二线制)
传输距离 ≤1000m
信号线接口 内螺纹M20×1.5(LWGY-□C型)
防爆等级 ExdIIBT6
防护等级 IP65


四.产品测量范围及工作压力:表2

仪表口径(mm) 正常流量范围(m3/h) 扩展流量范围(m3/h) 常规耐受压力(MPa) 特制耐压等级(MPa)(法兰连接方式)
DN 4 0.04~0.25 0.04~0.4 6.3 12、16、25
DN 6 0.1~0.6 0.06~0.6 6.3 12、16、25
DN 10 0.2~1.2 0.15~1.5 6.3 12、16、25
DN 15 0.6~6 0.4~8 6.3、2.5(法兰) 4.0、6.3、12、16、25
DN 20 0.8~8 0.45~9 6.3、2.5(法兰) 4.0、6.3、12、16、25
DN 25 1~10 0.5~10 6.3、2.5(法兰) 4.0、6.3、12、16、25
DN 32 1.5~15 0.8~15 6.3、2.5(法兰) 4.0、6.3、12、16、25
DN 40 2~20 1~20 6.3、2.5(法兰) 4.0、6.3、12、16、25
DN 50 4~40 2~40 2.5 4.0、6.3、12、16、25
DN 65 7~70 4~70 2.5 4.0、6.3、12、16、25
DN 80 10~100 5~100 2.5 4.0、6.3、12、16、25
DN 100 20~200 10~200 2.5 4.0、6.3、12、16、25
DN 125 25~250 13~250 1.6 2.5、4.0
DN 150 30~300 15~300 1.6 2.5、4.0
DN 200 80~800 40~800 1.6 2.5、4.0
表3
  公称通径 (mm) L(mm) H(mm) G Lˊ(mm) D(mm) d(mm) 孔数
LWGY-4 4 275 145 G1/2 215
LWGY-6 6 275 145 G1/2 215
LWGY-10 10 455 165 G1/2 350
LWGY-15 15 75 173 G1   Ф65 Ф14 4
  LWGY-25 LWGY-32   25 32   100 140 180   G5/4 G2   Ф85 Ф100 Ф14 4
LWGY-40 40 140 178 G2   Ф14   4
LWGY-50 50 150 252     Ф125 Ф18 4
LWGY-80 80 200 287     Ф160 Ф18 8
LWGY-100 100 220 322     Ф180 Ф18 8
LWGY-150 150 300 367     Ф250 Ф25 8
LWGY-200 200 360 415     Ф295 Ф23 12

五.产品选型谱表

型    号 说    明
HLY-LWGY─ /□ /□ /□ /□ /□ /□
公 称 通 径 4             4mm,标准量程0.04~0.25m3/h,宽量程为0.04~0.4m3/h
6 6mm,标准量程0.1~0.6m3/h,宽量轮为0.06~0.6m3/h
10 10mm,标准量程0.2~1.2m3/h,宽量程为0.15~1.5m3/h
15 15mm,标准量程0.6~6m3/h宽量程为0.4~8m3/h
20 20mm,标准量程0.8~8m3/h,宽量程为0.4~8m3/h
25 25mm,标准量程1~10m3/h,宽量程为0.5~10m3/h
32 32mm,标准量程1.5~15m3/h,宽量程为0.8~15m3/h
40 40mm,标准量程2~20m3/h,宽量程为1~20m3/h
50 50mm,标准量程4~40m3/h,宽量程为2~40m3/h
65 65mm,标准量程7~70m3/h,宽量程为4~70m3/h
80 80mm,标准量程10~100m3/h,宽量程为5~100m3/h
100 100mm,标准量程20~200m3/h,宽量程为10~200m3/h
125 125mm,标准量程25~250m3/h,宽量程为13~250m3/h
150 150mm,标准量程30~300m3/h,宽量程为15~300m3/h
200 200mm,标准量程80~800m3/h,宽量程为40~800m3/h
类型 B 电池供电现场显示型
C 现场显示/4~20mA 两线制电流输出
C1 现场显示/RS485通讯协议
C2 现场显示/HART通讯协议
精度等级 05 精度0.5级
10 精度1.0级
涡 轮 类 型 W 宽量程涡轮
S 标准涡轮
材 质 S 304不锈钢
L 316(L)不锈钢
防爆 E 防爆型 (防爆等级:ExdⅡBT6)
压力等级 N 常规   (参照表2)
H(x) 高压   (参照表2)











仪表型号

HLY-LWGY-N

HLY-LWGY-A

HLY-LWGY-N

HLY-LWGY- A

HLY-LWGY-B

HLY-LWGY- C

信号输出

脉冲

4-20mA

脉冲

或4-20mA

4-20mA/脉冲

供电电源

+24VDC±15%

+24VDC±15%

24VDC±15%

24VDC±15%

锂电池

24VDC±15%

精度等级

1.0~0.5级

1.0~0.5级

1.0~0.5级

测量范围

标准量程

标准量程

标准量程或扩展量程

显示器

通讯接口

可选RS485

仪表材质

不锈钢

不锈钢

不锈钢

防爆等级

ExdIIBT6或ExiaIICT4

ExdIIBT6或ExiaIICT4

防护等级

IP60

IP65

IP65

整机功耗

<1W

<1W

<1W

仪表通经

DN4~DN250

DN4~DN250

DN4~DN250

介质温度

-20℃~120℃

-20℃~120℃

-20℃~120℃

环境温度

-30℃~60℃

-30℃~60℃

-30℃~60℃
