一、HLY-V锥流量计概述
1. V锥流量计是一种高精度、高稳定性、量程比宽、可测介质广的流量计。
2. 可测量介质包括液体、气体、蒸汽等,几乎涵盖了所有流动性介质。
3. 流体的高工况温度可达800℃,高压力可达10.5Mpa。
4. 若选用特种材质的表体,介质的工况温度、压力还可以更高。
5.V锥流量计可测量高雷诺数为500万,低雷诺数为8000甚至更低。
6. 产生满刻度差压信号从低小于0.1千帕到高几十千帕。
二、HLY-V锥流量计工作原理

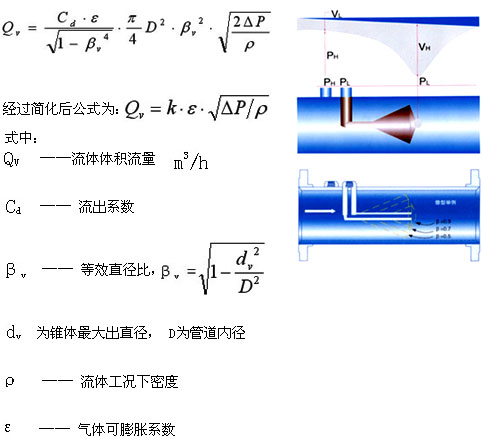

V锥流量计专利产品是新一代测量仪表属高精度、高稳定性的差压式流量仪表。和其他差压式仪表一样,也是基于流动连续性原理和伯努利方程来计算流体工况流量的。我们知道在同一密闭管道内,当压力降低时,速度会增加,当介质接近锥体时,其压力为P+,在介质通过锥体的节流区时,速度会增加,压力会降低为P-,如图一所示,P+和P-都通过V型锥形流量计的取压口引到差压变送器上,流速发生变化时,差压值会随之增大或减小。也就是说对于稳定流体,流量的大小与差压平方根成正比。当流速相同时,锥体节流面积越大,则产生的差压值也越大。
三、HLY-V锥流量计特点
1、 具有良好的准确度(≤0.5%)和重复性(≤0.1%)。
2、 具有较宽的量程比(10﹕1~15﹕1)
3、 自整流功能,只需要短的直管段(前1~3D后0~1D)。

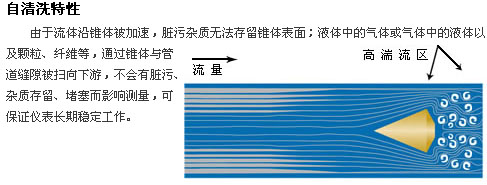

4、 自清洁功能,可测脏污和易结垢流体,适合高炉煤气等杂质较多的介质。

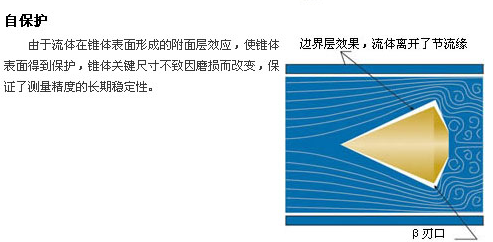

5、 自保护功能,节流件关键部位不磨损,能保持长期稳定地工作。
6、 耐高温、高压、耐腐蚀、不怕震动。
7、 可测流体的种类非常广泛(液、气、蒸汽),流量测量范围宽(微小流量~大流量),适应的管道DN15~DN3000。
8、 流量计结构设计是流体扫过型结构,不可能截留流体中任何夹带的气、液或固相污物,非常适用于脏污流体的流量测量,如焦炉煤气,湿气体等
9、 无可动部件
10、当流体流经具有特殊廓形的内锥体时,会在其周边形成边界层并疏导流体离开锥体尾部的边缘,从而减少它被磨损的可能性。
11、在换热站测量蒸汽,热水,无需直管段。由于换热站空间比较小,选择一般流量计要求直管段较长,影响运行精度,用在测量高炉煤气,有自清洁作用,引压管不易堵塞


 四.V锥流量计适用范围

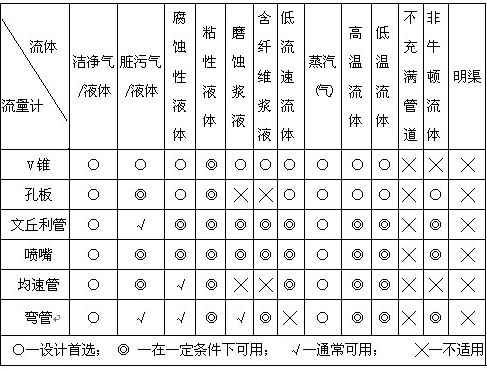

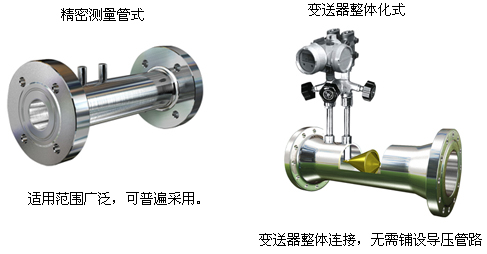

五.V锥流量计产品选型

型 号

说    明

HLY-V

V锥流量计



代号

口径(mm)



15~3000

DN15~DN3000mm





各部件材料材质



代码

锥体

钢管

法兰



A

SS304

20#

20#



B

SS304

15CrMo

15CrMo



C

SS304

SS304

20#



D

SS304

SS304

SS304



E

SS316L

SS304

SS304



G

SS316L

SS316L

SS316L



#

其它材质



代号

介质



1

液体



2

气体



3

蒸汽



4

高温介质



代号

补偿形式



N

不带压力、温度补偿



Q

带压力、温度补偿输出



代号

连接形式



L

螺纹连接(适用于小口径)



W

法兰连接



代号

压力等级



0

0.25MPa



1

0.6 MPa



2

1.0 MPa



3

1.6 MPa



4

2.5 MPa



5

4.0 MPa



6

6.3 MPa
