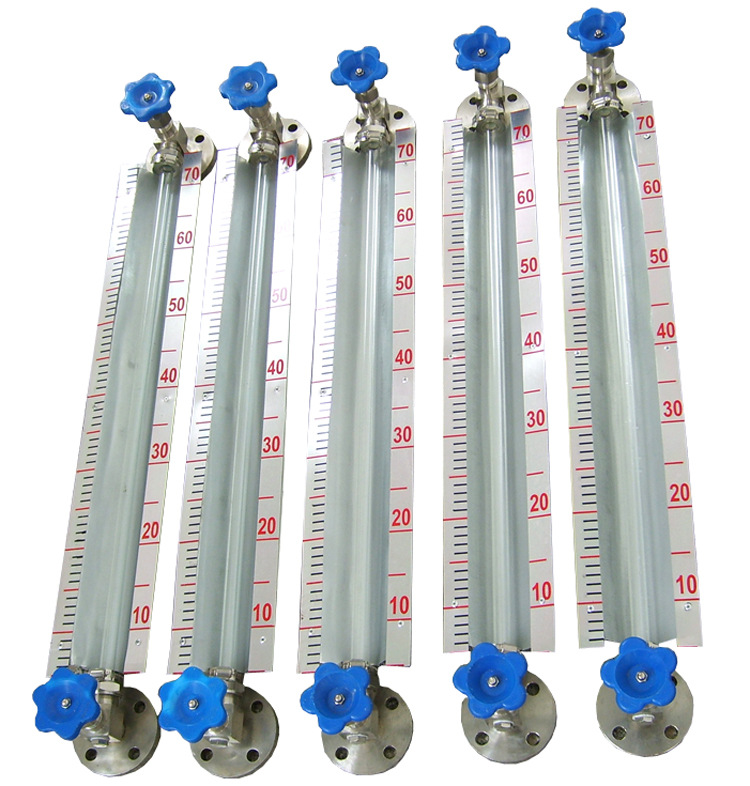

UG-1、UG-2型玻璃管液位计是就地式液位测量仪表，主要用来直接指示各工业领域内各种罐、塔、槽、箱等容器内介质液位高度。对腐蚀性介质，仪表用1Cr18Ni9Ti不锈钢或聚四氟乙烯密封填料制造。
主要技术指标：
●被测介质工作压力：1.6MPa
●UG-2保温蒸汽压力：0.6MPa
●被测介质温度：≤200℃
●测量范围：根据上下二阀门的中心距L确定，标尺的刻度范围
H与L的关系如下：
单位：mm
●连接型式尺寸：法兰安装：法兰尺寸符合国家标准HG5012-58，PN1.6，DN20，其它法兰标准如HGJ，GB，ANSI等，请用户注明。
●螺纹安装：G3/4"或M27×1.5
●UG-2带蒸汽夹套接头：外螺纹G1/2"。
●材质：碳钢、不锈钢1Cr18Ni9Ti
●重量：5～10kg
结构原理：
仪表在上下阀上都装有G3/4"或M27×1.5的螺纹接头，通过法兰与容器连接构成连通器，透过玻璃管可直接显示容器内液位的高度。
仪表在上下阀内都装有钢球，当玻璃管因意外事故破裂时，钢球在容器内压力作用下阻塞通道，这样容器便自动密封，可防止容器内的液体继续外流。
在仪表的阀端装有阻塞孔螺钉，可供取样时用，或在检修时放出仪表中的残留液体时用。
外形及安装尺寸:
安装使用须知：
本仪表出厂除阀体外，其余各件均散装，用户可根据总装图逐件安装见总装配图。
为了保证自动密封作用，容器内的介质压力应大于0.2MPa，在打开上下阀时，阀杆退出转数不少于4转，使钢球封门时，不致于碰到阀杆的顶端。
订货须知：
●型号名称
●规格（中心距L）
●材质（普通钢或不锈钢）
●安装形式：G3/4"（M27×1.5或法兰安装订货需注明）.
|
